树莓派利用水墨屏显示实时天气状况


前言

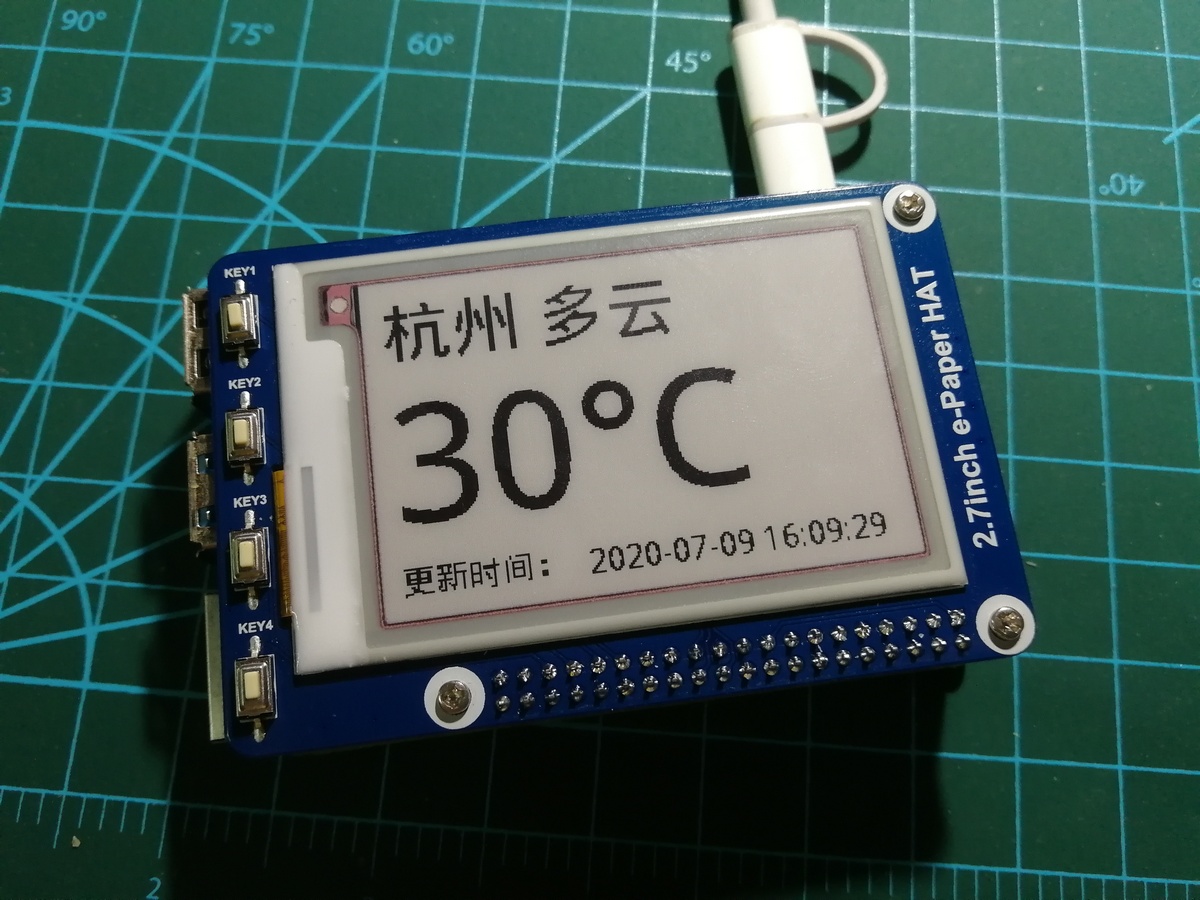

一直想给自己的树莓派配一个屏幕,不是用于显示系统桌面,而是用于设计一些可以显示信息的程序。普通的屏幕不够有特色,不够新颖,因此我购买了微雪的一款 2.7 英寸三色水墨屏。这一款水墨屏和树莓派差不多大小,可以直接固定在树莓派上。

微雪在官方的树莓派例程中提供了写好的绘图、字符显示、图像显示的函数,我们直接使用这些函数即可,下面是官方例程的代码仓库:

Jetson Nano、Raspberry Pi、Arduino、STM32 例程
C

三色水墨屏可以显示黑、白、红三种颜色,我选择购买三色正是因为三色比双色能够传达更多的信息。不过通过测试,我发现如果要显示三种颜色的话,屏幕刷新率要比显示双色慢得多,所以在程序开发的时候,我选择了双色显示。

获取天气信息

天气信息我使用的是「心知天气」的 API 接口。对于 API 接口的使用,在官方文档中有详细的说明。当然,我使用的是免费版的服务,因此获取到的信息只有天气和温度:

获取指定城市的天气实况。付费用户可获取全部数据,免费用户只返回天气现象文字、代码和气温 3 项数据。注:中国城市暂不支持云量和露点温度。

首先在「心知天气」的控制台中获取到你申请的应用的私钥,即为下面代码 key 的值,代码中 location 是你想要获取信息的城市拼音,这里我选择的是杭州。

1
2
3
4
5
6
7
import requests

location = "hangzhou"
key = "YOUR_KEY"
url = "https://api.seniverse.com/v3/weather/now.json?key=" + key + "&location=" + location + "&language=zh-Hans&unit=c"

weaData = requests.get(url)

然后我们通过 weaData.json() 即可获取到返回的信息:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
{
    'results':
    [{
        'location':
        {
            'id': 'WTMKQ069CCJ7',
            'name': '杭州',
            'country': 'CN',
            'path': '杭州,杭州,浙江,中国',
            'timezone': 'Asia/Shanghai',
            'timezone_offset': '+08:00'
        },
        'now':
        {
            'text': '小雨',
            'code': '13',
            'temperature': '27'
        },
        'last_update': '2020-07-09T19:24:00+08:00'
    }]
}

我想要的是城市名字、天气、温度这三个信息,因此有:

1
2
3
cityName = weaData.json()['results'][0]['location']['name'] # city
cityWea = weaData.json()['results'][0]['now']['text'] # weather
cityTemp = weaData.json()['results'][0]['now']['temperature'] + '°C' # temp

至此,我们已经获取到了指定城市的天气信息。

文字显示

文字显示功能,由于微雪官方的例程已经提供了很方便的函数,直接使用这些函数即可。这里我没有使用绘图的函数,只是用了显示文本的函数,即 draw.text() 函数。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import sys
import os
picdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'pic')
libdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'lib')
if os.path.exists(libdir):
    sys.path.append(libdir)

import logging
from waveshare_epd import epd2in7
import time
from PIL import Image,ImageDraw,ImageFont
import traceback

epd = epd2in7.EPD()
epd.init()
epd.Clear(0xFF)

font36 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 36)
font84 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 84)

Himage = Image.new('1', (epd.height, epd.width), 255)
draw = ImageDraw.Draw(Himage)

draw.text((10, 10), cityName, font = font36, fill = 0)
draw.text((90, 10), cityWea, font = font36, fill = 0)
draw.text((10, 50), cityTemp, font = font84, fill = 0)

epd.display(epd.getbuffer(Himage))

此外,为了显示获取天气信息的时间,我还添加了一行信息:

1
2
3
4
5
6
7
from datetime import datetime

font16 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 16)

dayTime = datetime.now().strftime('%Y-%m-%d %H:%M:%S')
draw.text((10, 150), u'更新时间:', font = font16, fill = 0)
draw.text((100, 150), dayTime, font = font16, fill = 0)

按键控制

我购买的水墨屏模块上还有四个按键,因此我想,可以通过按键切换城市,从而能够显示不同城市的天气信息。通过观察,我发现四个按键对应 BCM 编码的引脚号为 5、6、13、19。

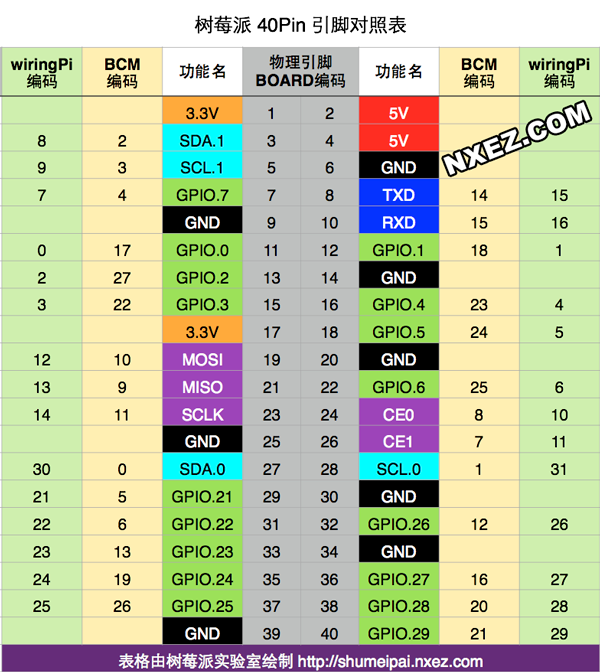

raspberry-pie-pins.png◎ 树莓派引脚对照表

因此有:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
import RPi.GPIO

button1 = 5
button2 = 6
button3 = 13
button4 = 19

RPi.GPIO.setmode(RPi.GPIO.BCM)
RPi.GPIO.setup(button1, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)
RPi.GPIO.setup(button2, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)
RPi.GPIO.setup(button3, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)
RPi.GPIO.setup(button4, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)

实现切换城市,可以考虑将不同城市的名称存放在一个数组中,通过按键选择数组中指定位的数据。这里我以杭州、北京 天津、上海四个城市为例:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
Lct = ['hangzhou','beijing','tianjin','shanghai']
lct = Lct[0]
c = 0

if RPi.GPIO.input(button1) == 0:
    time.sleep(0.1)
    if RPi.GPIO.input(button1) == 0:
        c = c - 1
        if c < 0:
            c = 3
        lct = Lct[c]
if RPi.GPIO.input(button2) == 0:
    time.sleep(0.1)
    if RPi.GPIO.input(button2) == 0:
        c = c + 1
        if c >= 4:
            c = 0
        lct = Lct[c]

这里间隔 0.1s 重复确认一次按键是否按下,是为了防抖动,经过测试,我发现如果不增加防抖动,那么按下按钮一次会返回多次信息。

当然,为了让程序能够在任意时刻切换城市,我们需要设定一个循环。综合上述分析,下面给出我的完整程序。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
#!/usr/bin/python
# -*- coding:utf-8 -*-

import sys
import os
picdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'pic')
libdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'lib')
if os.path.exists(libdir):
    sys.path.append(libdir)

import logging
from waveshare_epd import epd2in7
import time
from PIL import Image,ImageDraw,ImageFont
import traceback

# custom
from datetime import datetime
import requests
import RPi.GPIO

button1 = 5
button2 = 6
button3 = 13
button4 = 19

RPi.GPIO.setmode(RPi.GPIO.BCM)
RPi.GPIO.setup(button1, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)
RPi.GPIO.setup(button2, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)
RPi.GPIO.setup(button3, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)
RPi.GPIO.setup(button4, RPi.GPIO.IN, pull_up_down=RPi.GPIO.PUD_UP)

epd = epd2in7.EPD()

epd.init()
epd.Clear(0xFF)

font24 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 24)
font16 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 16)
font36 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 36)
font84 = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 84)

# Location
Lct = ['hangzhou','beijing','tianjin','shanghai']
lct = Lct[0]
c = 0

def refreshWeather():
    Himage = Image.new('1', (epd.height, epd.width), 255)  # 255: clear the frame
    draw = ImageDraw.Draw(Himage)

    key = "YOUR_KEY"
    url = "https://api.seniverse.com/v3/weather/now.json?key=" + key + "&location=" + lct + "&language=zh-Hans&unit=c"

    weaData = requests.get(url)
    cityName = weaData.json()['results'][0]['location']['name'] # city
    cityWea = weaData.json()['results'][0]['now']['text'] # weather
    cityTemp = weaData.json()['results'][0]['now']['temperature'] + '°C' # temp

    draw.text((10, 10), cityName, font = font36, fill = 0)
    draw.text((90, 10), cityWea, font = font36, fill = 0)
    draw.text((10, 50), cityTemp, font = font84, fill = 0)

    # show the refresh date
    dayTime = datetime.now().strftime('%Y-%m-%d %H:%M:%S')
    draw.text((10, 150), u'更新时间:', font = font16, fill = 0)
    draw.text((100, 150), dayTime, font = font16, fill = 0)

    epd.display(epd.getbuffer(Himage))

try:
    refreshWeather()
    while True:
        if RPi.GPIO.input(button1) == 0:
            time.sleep(0.1)
            if RPi.GPIO.input(button1) == 0:
                c = c - 1
                if c < 0:
                    c = 3
                lct = Lct[c]
                refreshWeather()
        if RPi.GPIO.input(button2) == 0:
            time.sleep(0.1)
            if RPi.GPIO.input(button2) == 0:
                c = c + 1
                if c >= 4:
                    c = 0
                lct = Lct[c]
                refreshWeather()
        if RPi.GPIO.input(button3) == 0:
            epd.Clear(0xFF)
        if RPi.GPIO.input(button4) == 0:
            time.sleep(0.1)
            if RPi.GPIO.input(button4) == 0:
                epd2in7.epdconfig.module_exit()
                exit()

except IOError as e:
    logging.info(e)

except KeyboardInterrupt:
    logging.info("ctrl + c:")
    epd2in7.epdconfig.module_exit()
    exit()
