基于 ESP8266 模块的 MicroPython 入门操作

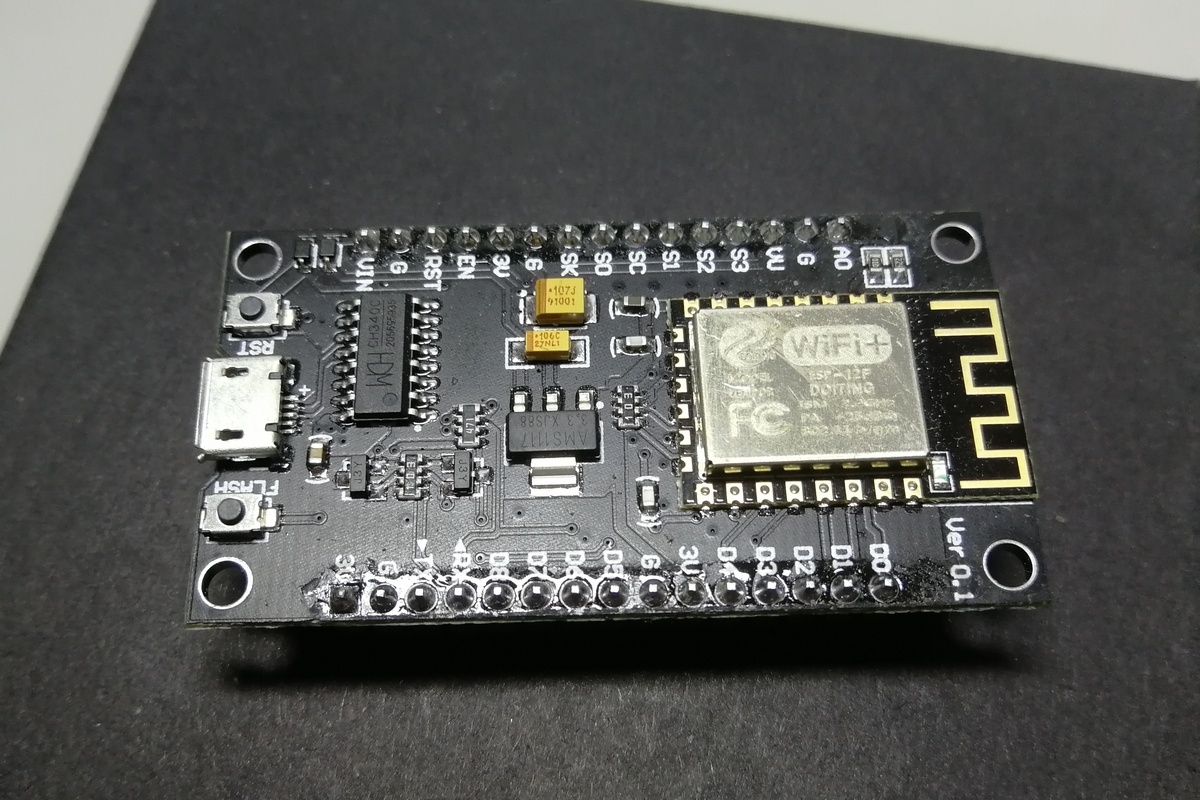

esp8266-0.jpg◎ ESP8266 模块

前些日子老师给每位同学邮寄了一个 ESP8266 模块,要求根据春学期学习的嵌入式系统课程进行一些小型实验。本次实验提前准备的文件和相关软件有:

  • esp8266-20180511-v1.9.4.bin
  • Flash Download Tools
  • MicroPython File Uploader
  • uPyLoader
  • WebREPL

烧写 MicroPython 固件

首先将 ESP8266 模块接入计算机,使用 Flash Download Tools 烧写 ESP8266 固件,这里需要注意软件中的一些参数设定和通信端口的选择。

esp8266-1.png◎ 选择使用 ESP8266 烧写工具

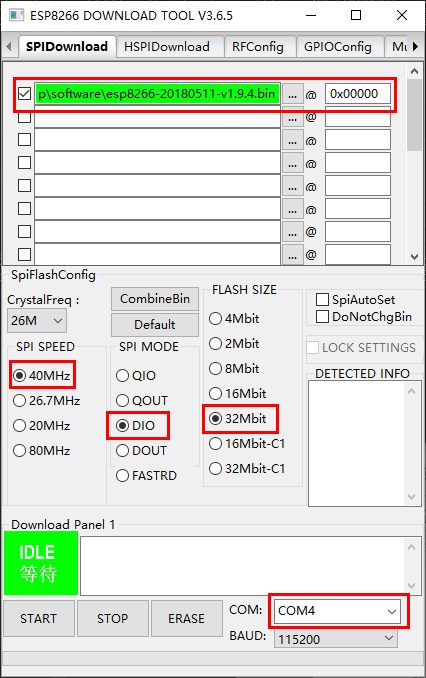

esp8266-2.png◎ 注意参数设定和通信端口的选择

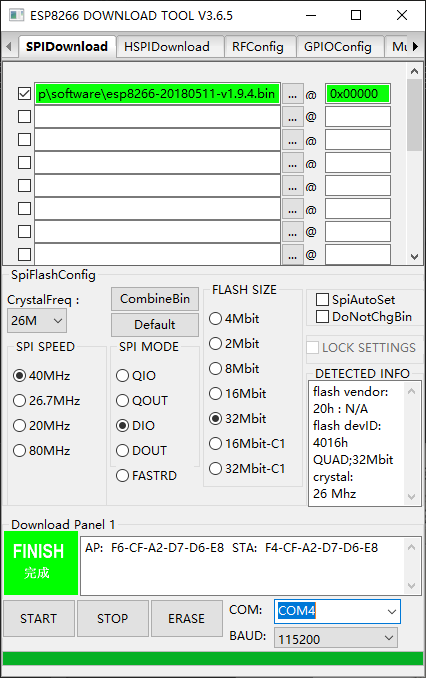

esp8266-3.png◎ 烧写完成

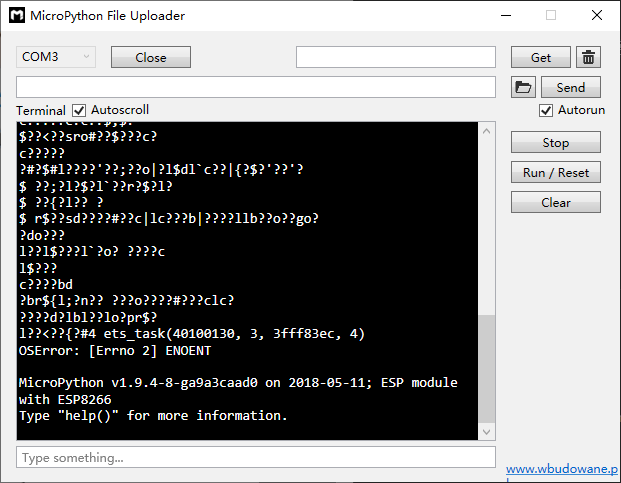

接着运行 MicroPython File Uploader, 选择正确的端口,点击「Open」,出现下图表示烧写成功。

esp8266-4.png◎ 烧写成功

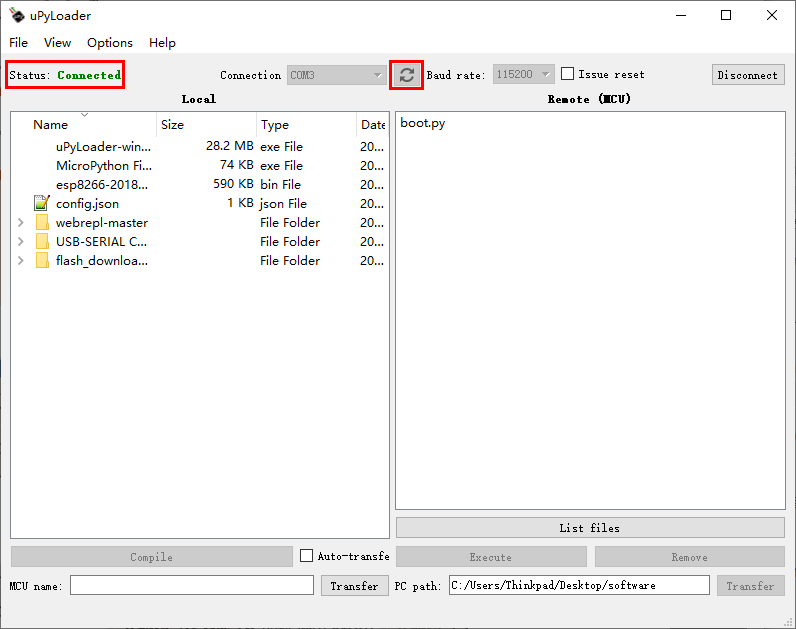

然后运行 uPyLoader,操作界面左侧列表为本地文件,右侧列表为实验模块上的文件。操作界面中上部显示的是 WiFi 连接,我们需要进行串口连接,点击刷新按钮,就可以显示选择串口连接的选项。然后点击「Connect」,窗口左上角显示已连接的状态,表示可以进行文件传送。在这一步操作中,如果点击刷新按钮,仍未显示串口连接的选项,可能是因为此前运行 MicroPython File Uploader 结束后未关闭软件,需要关闭后再操作。连接成功后如果弹出报错窗口,无法进行文件传输,可以尝试点击 「File」中的「Init transfer files」进行传输的初始化。

esp8266-5.png◎ 使用 uPyLoader 连接 ESP8266 模块

配置无线网络连接

ESP8266 模块既可以作为服务器(AP),也可以作为客户端(STA)使用。以手机作为热点,模块工作在客户端模式下,计算机无线网卡和模块同时连接手机热点后,处于同一网段中,就可以方便地通过 WebREPL 进行无线连接,进而进行文件收发和程序调试。

将下面的程序保存为 main.py 文件,利用 uPyLoader 上传到模块,然后使用 MicroPython File Uploader 启动运行程序,即可进行手机热点连接。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
import network

sta_if = network.WLAN(network.STA_IF)
if not sta_if.isconnected():
    print('connecting to network...')
    sta_if.active(True)
    sta_if.connect('<ap_name>', '<password>') # 手机热点的 SID 和密码
    while not sta_if.isconnected():
        pass
print('network config:', sta_if.ifconfig())

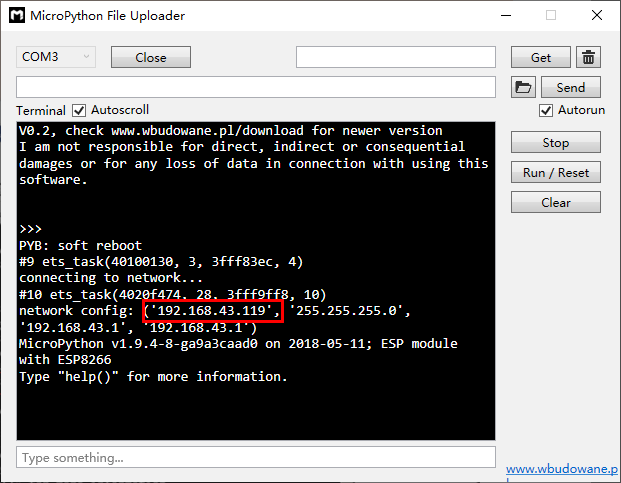

esp8266-6.png◎ 显示网络连接的 IP 地址

使用 WebREPL 远程连接

WebREPL 客户端功能很强大,通过网页的方式读取 ESP8266 的文件系统,可以上传文件或者下载开发板 中已存在的文件,可以输入指令并实时查看开发板的输出状态。WebREPL 在固件中默认是不启动的,在使用之前,需要先将服务打开。在 MicroPython File Uploader 输入命令:

1
import webrepl_setup

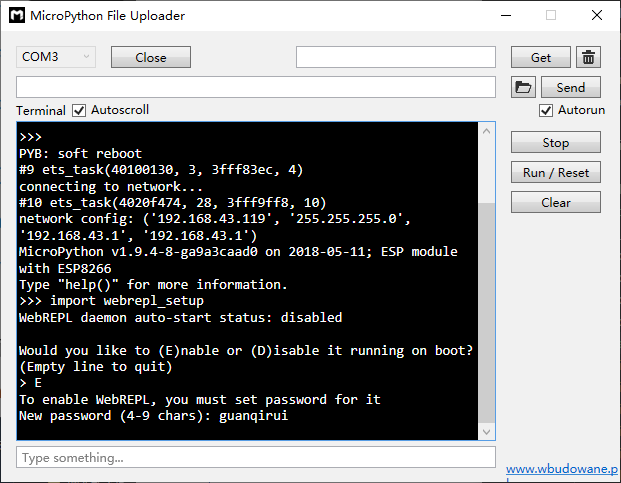

得到如下界面,输入 E 确认在 boot 中开启 WebREPL,然后设置 4-6 位的密码,根据提示重启系统。

esp8266-7.png◎ 配置 WebREPL

然后输入下面两行代码:

1
2
import webrepl
webrepl.start()

就能够开启 WebREPL 了。如果想要配置自动开启服务,则将上述代码添加至 .py 文件,开机启动即可。

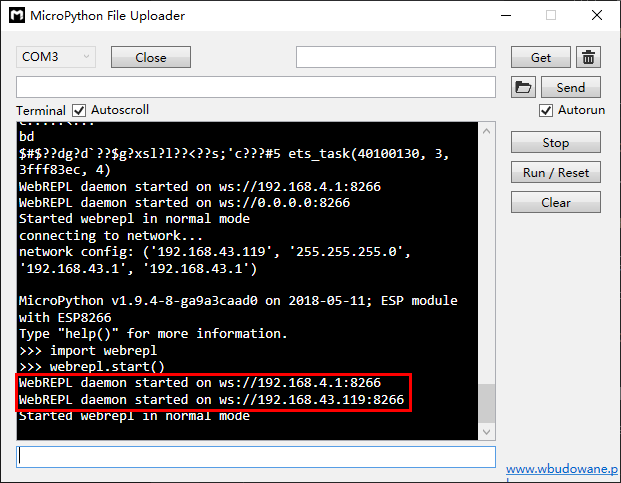

esp8266-8.png◎ 成功开启 WebREPL

这里我出现了一个比较坑的问题,如果我关机后再次连接启动,WebREPL 服务并不会自动启动,目前该问题还未解决。

下面使用 WebREPL 客户端连接 ESP8266。打开客户端中的 webrepl.html(或者进入 http://micropython.org/webrepl/),修改 IP 地址为你的 ESP8266 IP 地址,根据控制台输出可知,我的 IP 地址为 ws://192.168.43.119:8266,点击连接,输入密码,连接成功。

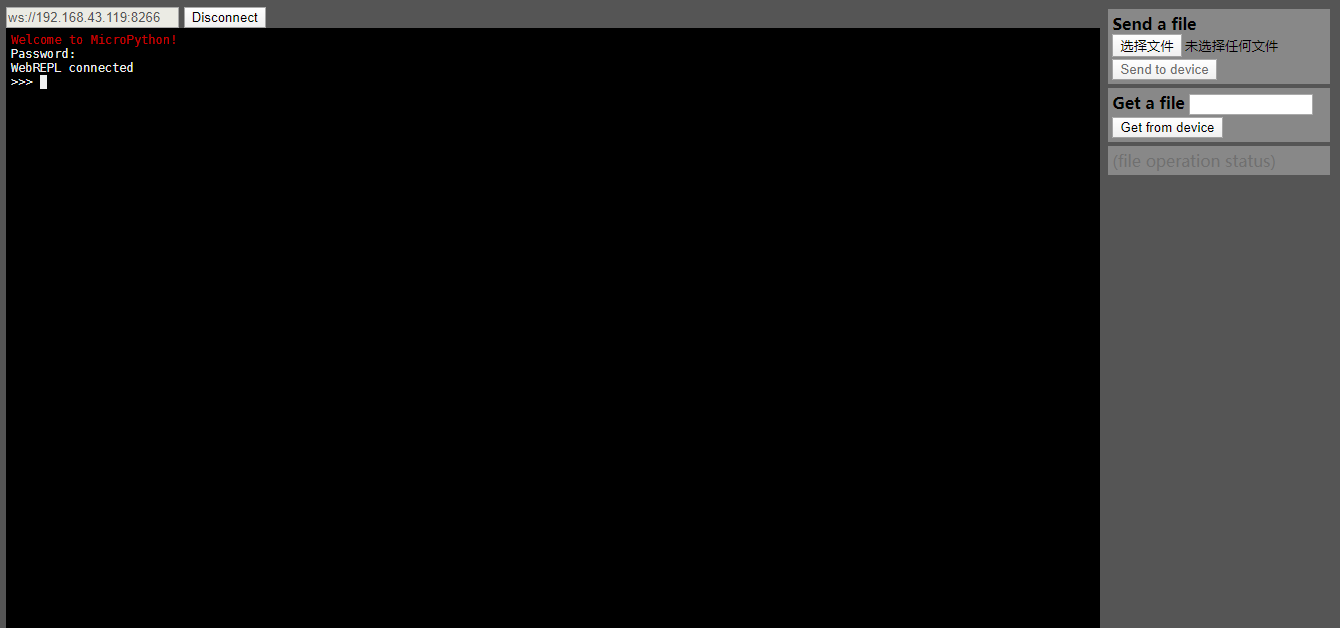

esp8266-9.png◎ 登录 WebREPL 客户端

实验操作

LED 闪烁

在 WebREPL 客户端输入下面的代码:

1
2
3
4
5
6
7
8
9
from machine import Pin
import time
def blink(led):
    L1 = Pin(led, Pin.OUT)
    L1.value(1)
        while True:
            L1.value(L1.value()^1)
            time.sleep(1)
blink(2)

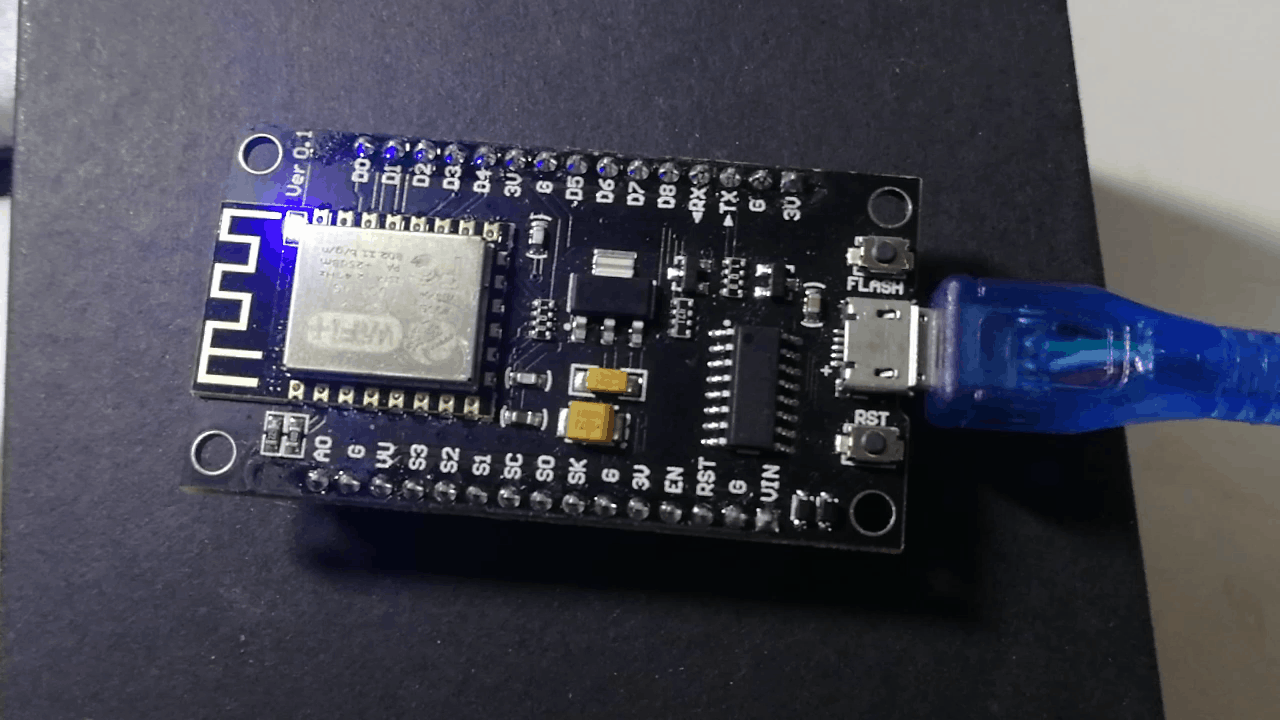

可以看到 D2 的 LED 灯不断闪烁:

esp8266-10.gif◎ LED 灯闪烁

以上程序执行 Ctrl + C 中断后,程序停在解释执行断点位置,为了不影响程序后台执行,可以使用 Time 定时器中断,修改程序如下:

1
2
3
4
from machine import Pin, Timer
tim = Timer(-1)
L1 = Pin(2, Pin.OUT)
tim.init(period = 2000, mode=Timer.PERIODIC, callback=lambda t:L1.value(L1.value()^1))
