警示灯常用于维护道路安全，用于救护车、警车、消防车等，能够在大角度的范围内引起人体视觉系统的注意。为了适应道路复杂多变的情况，警示灯使用红色光源，并采用反射式绕轴旋转的结构，用「晃」的视觉效果使警示范围的人眼警觉性提高。该 Siren Light 例程对警示灯的主体结构进行了建模仿真，并对出射光的光强分布进行了分析。
具体结构
例程所给出的警示灯结构较为简单，灯罩为一个圆柱和一个半球的组合，光线可以完全透射，在灯罩的上方有一个曲面，该曲面为反光材质，可以将从光源上方发出的光反射到下方，灯罩的下方有一个倾角为 45 度的反光斜面，该斜面可随转轴转动，将上方的光线反射出灯罩，形成具有一定发散角的光束。经过这一光学系统，可将一近似点光源的光束转换成可控方向的、具有一定角度的光束。
代码详解
该例程的代码主要分为三部分内容，参数定义、模型构建和光线分析。这里对该例程的代码按以上分类进行研究与解读。
参数定义
EPS=0.05 !! 定义epsilon变量数值
NRAYS=100000 !! 设定光线数
NPIXELS=45 !! 设定光线接收分辨率
LGT_MIR_DST=1 !! 灯顶反射镜与底部转镜之间的距离
LGT_SHD_HGT=20 !! 灯罩的内部总高度
LGT_SHD_WID=5 !! 灯罩的内部总宽度
LGT_SHD_THK=0.25 !! 灯罩的厚度
MOTOR_HGT=4 !! 底部电机的高度
MOTOR_AXLE_WID=1 !! 底部转轴宽度
FILA_OFFSET=(LGT_SHD_WID/4.0) !! 灯丝（光源）距反射镜原点的距离
FILA_HGT=0.5 !! 灯丝高度
FILA_THK=0.025 !! 灯丝厚度
FILA_RAD=0.2 !! 灯丝的转弯半径
模型构建
首先是定义波长和材料的折射率，以及光线吸收面、透射面和反射面。
SYSTEM NEW
UNITS INCHES
WAVELENGTHS 400 500 600 700 NANOMETERS
MEDIA
1.3 1.35 1.4 1.45 'SHADE_MAT'
COATING PROPERTIES
0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 'ABSORB'
0.0 1.0 0.0 1.0 0.0 1.0 0.0 1.0 'TRANSMIT'
1.0 0.0 1.0 0.0 1.0 0.0 1.0 0.0 'REFLECT'
然后开始构建模型，这里先构建的是灯罩部分，根据设定的参数数值，灯罩高度和宽度，构建内外两层灯罩。顶部圆弧曲率直径与设定的灯罩宽度相 等，表面为光学透射面。
EDGE
ROUNDED Y 0 (LGT_SHD_HGT) (LGT_SHD_WID) (LGT_SHD_WID) 32 0 90
SWEEP AXIS 360 0 0 1 0 0 0
OBJECT; .1 'LIGHT.SHADE.INTERIOR'
INTERFACE COATING "TRANSMIT" "AIR" "SHADE_MAT"
FACETS 1 8
REDEFINE COLOR 20
EDGE
ROUNDED Y 0 (LGT_SHD_HGT+LGT_SHD_THK) (LGT_SHD_WID+LGT_SHD_THK) (LGT_SHD_WID+LGT_SHD_THK) 32 0 90
SWEEP AXIS 360 0 0 1 0 0 0
OBJECT; .1 'LIGHT.SHADE.EXTERIOR'
INTERFACE COATING "TRANSMIT" "SHADE_MAT" "AIR"
FACETS 1 8
REDEFINE COLOR 20

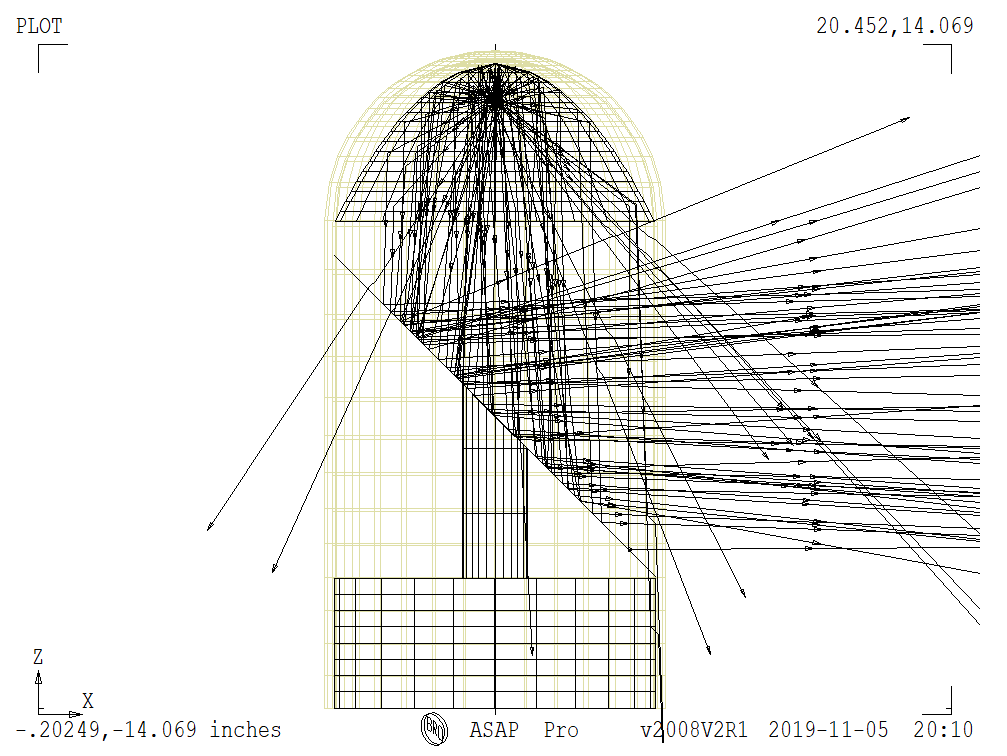

◎ 构建灯罩
构建灯顶的弧形反射面。使用 REVOLUTION 和 LOCAL 指令确定弧形的弯曲程度，其参数变量根据构建的灯罩宽度进行限定。并设定曲面为反射面。
SURFACE
REVOLUTION Z 0 0 0 1 (1/LGT_SHD_WID) 0,
0 0 0 0 0
LOCAL -(LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) -(LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) -(LGT_SHD_WID-3*EPS) (EPS) Z 0
SHIFT Z (LGT_SHD_HGT-3*EPS)
OBJECT; .1 'LIGHT.REFLECTOR'
INTERFACE COATING "REFLECT" "AIR" "AIR"
FACETS 8 3
REDEFINE COLOR 1
◎ 构建弧形反射面
构建底部反射面 X-Z 面构建四十五度的斜面，斜面宽度等于灯罩内宽度 2*(LGT_SHD_WID)。
SURFACE
PLANE NORMAL 1 0 1 0 0 0
LOCAL -(LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) -(LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) -(LGT_SHD_WID) (LGT_SHD_WID) Z 0
SHIFT Z (LGT_SHD_HGT-2*LGT_SHD_WID-LGT_MIR_DST)
OBJECT; .1 'LIGHT.ROTATING_MIRROR'
INTERFACE COATING "REFLECT" "AIR" "AIR"
FACETS 8 3
REDEFINE COLOR 1
◎ 构建底部反射面
构建圆柱形底座，首先建一个管状物。半径为 (LGT_SHD_WID-EPS)，高度为 (MOTOR_HGT)，该面为吸收面。然后构建圆柱形底座的顶面，同样为吸收光线面。
SURFACE
TUBE Z 0 (LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) (MOTOR_HGT) (LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) 0 0
OBJECT; .1 'LIGHT.MOTOR.SIDE'
INTERFACE COATING "ABSORB" "AIR" "AIR"
FACETS 8 3
REDEFINE COLOR 1
SURFACE
PLANE Z (MOTOR_HGT) ELLIPSE (LGT_SHD_WID-EPS) (LGT_SHD_WID-EPS) 0 0 0
OBJECT; .1 'LIGHT.MOTOR.TOP'
INTERFACE COATING "ABSORB" "AIR" "AIR"
FACETS 8 3
REDEFINE COLOR 1
◎ 构建底座
构建控制底部反光板的转轴，先建一个管，再建一个与底部反光板相同的斜面切除管。该面为光线吸收面。
SURFACE
TUBE Z (MOTOR_HGT) (MOTOR_AXLE_WID) (MOTOR_AXLE_WID) (LGT_SHD_HGT) (MOTOR_AXLE_WID) (MOTOR_AXLE_WID) 0 0
SURFACE
PLANE NORMAL 1 0 1 0 0 0
SHIFT Z (LGT_SHD_HGT-2*LGT_SHD_WID-LGT_MIR_DST)
OBJECT; .2 'LIGHT.MOTOR.AXLE'
BOUNDS -.1
INTERFACE COATING "ABSORB" "AIR" "AIR"
FACETS 8 3
REDEFINE COLOR 1
◎ 构建转轴
构建光线探测面，为一矩形平面，该面与 Z 轴垂直。
SURFACE
PLANE X (3*LGT_SHD_WID) RECTANGLE (2*LGT_SHD_WID) (2*LGT_SHD_WID) 0 0 0
SHIFT Z (LGT_SHD_HGT-2*LGT_SHD_WID-LGT_MIR_DST)
OBJECT; .1 'DETECTOR'
INTERFACE COATING "ABSORB" "AIR" "AIR"
FACETS 1 1
REDEFINE COLOR 8
◎ 构建探测面
最后定义光源，位置和光线数量。
RESET !! - clear out any existing sources or rays
WAVELENGTH 630 !! - assign wavelength for source (roughly red)
EMITTING HELIX Z 0 (FILA_HGT) 5 (FILA_RAD) (FILA_THK) (NRAYS)
SHIFT Z (LGT_SHD_HGT-FILA_OFFSET-0.5*FILA_HGT)
◎ 构建光源
光线分析
对出射的光线进行光强分布等一系列分析。
WINDOW Z X
CONSIDER EXCEPT DETECTOR
PLOT FACETS OVERLAY !! 画出警示灯栅格图
SPOTS POSITION EVERY (NRAYS/1000) OVERLAY !! 用光线的一部分画出灯丝
CONSIDER ALL
MISSED ARROW (0.5*LGT_SHD_HGT) !! 设置未到探测器的光线的延长距离
ARROW 1.5

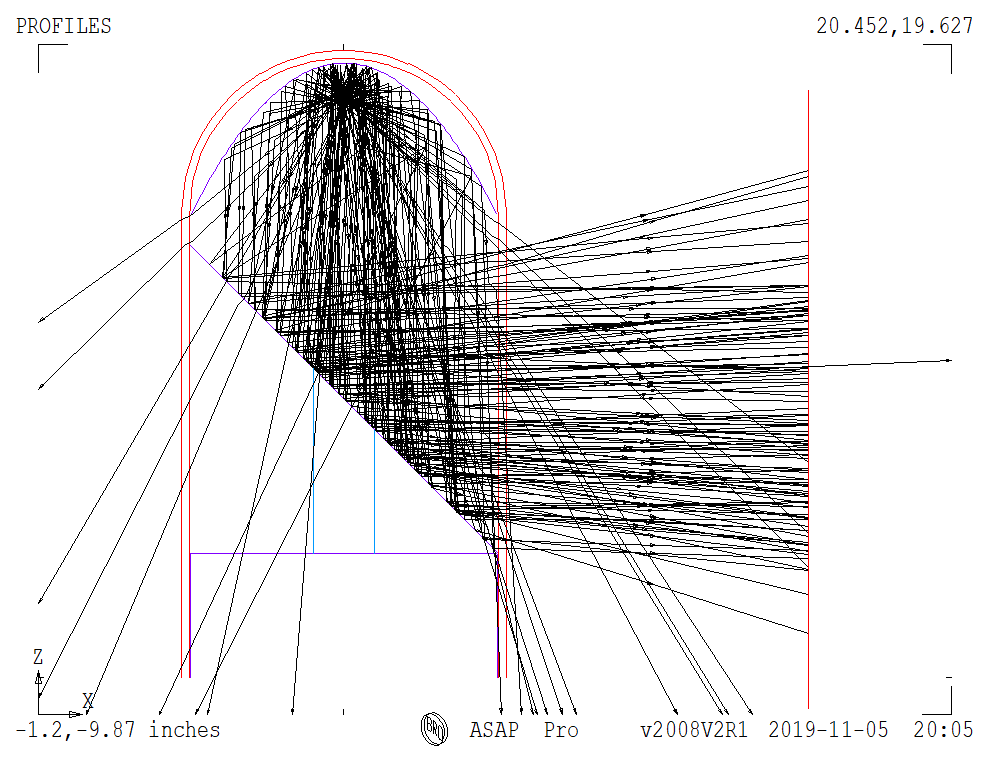

TRACE PLOT (NRAYS/70)
CONSIDER ONLY DETECTOR !! 只考虑探测器上的光线
WINDOW Z -Y !! 改变窗口坐标，适应探测器的方向
PIXELS (NPIXELS) !! 控制接下来光强分布计算的图窗大小
SPOTS POSITION ATTRIBUTE 0
DISPLAY
PICTURE !! 显示栅格图
PLOT3D !! 显示光强分布的 3D 图
CONTOUR 7 !! 做 7 条等光强线
WRITE OUTPUT.DIS
RETURN
$VIEW
&VIEW OUTPUT.DIS
测试结果
根据上述 ASAP 例程进行构建，运行代码，可以得到警示灯的模型样图以及光强分布的特性分析。

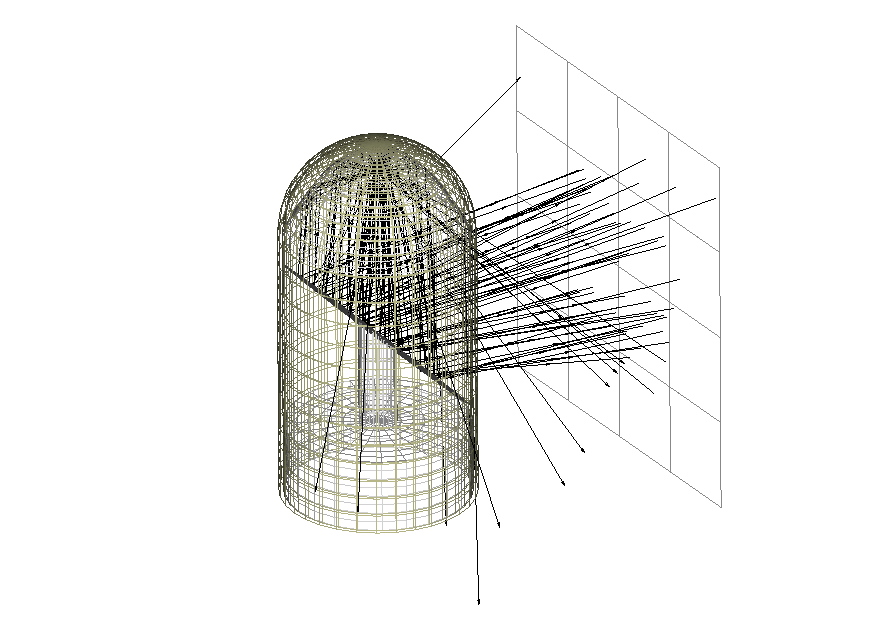

◎ 3D 视图
程序输出的光强分布图如下图所示，由中心到边缘，光线强度逐渐增加再逐渐减小。

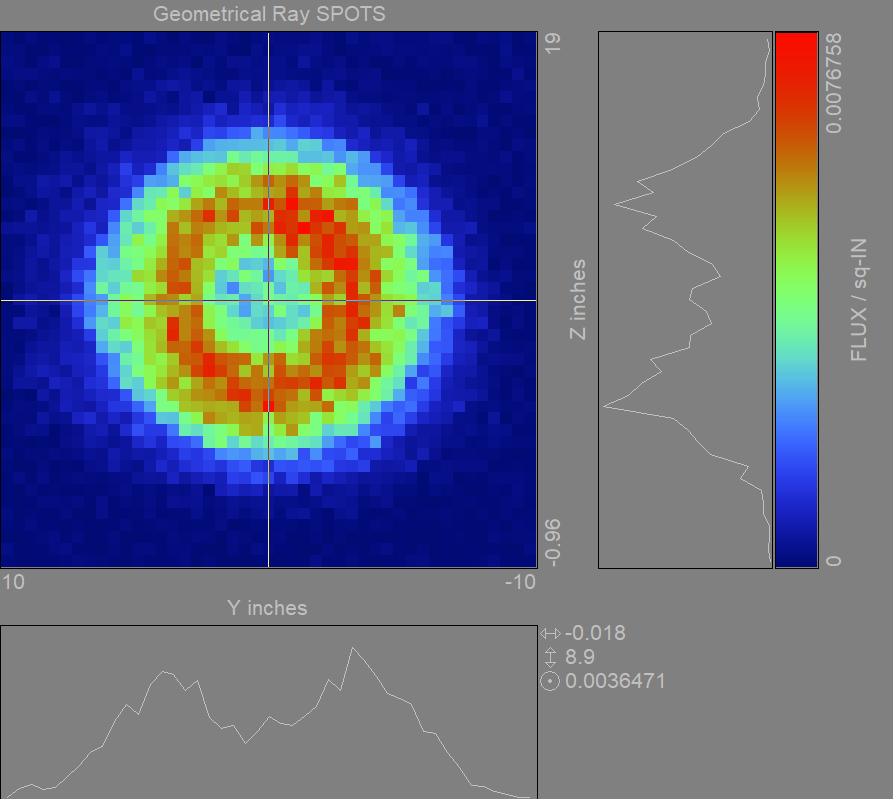

◎ 光强分布图

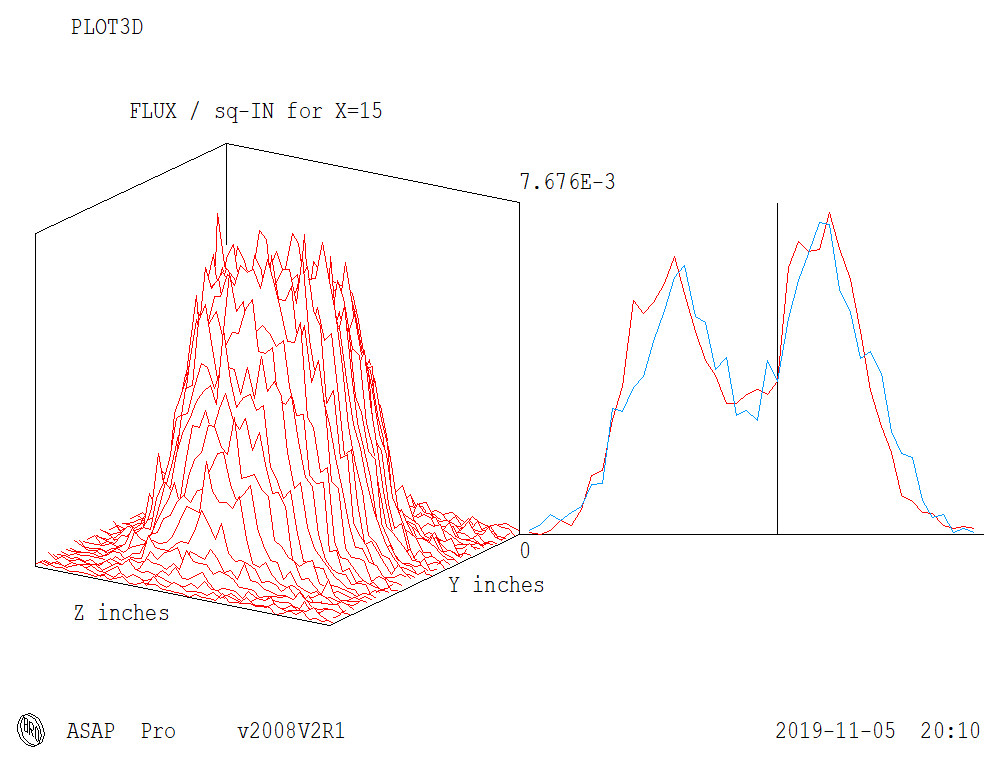

◎ 光强分布 3D 视图

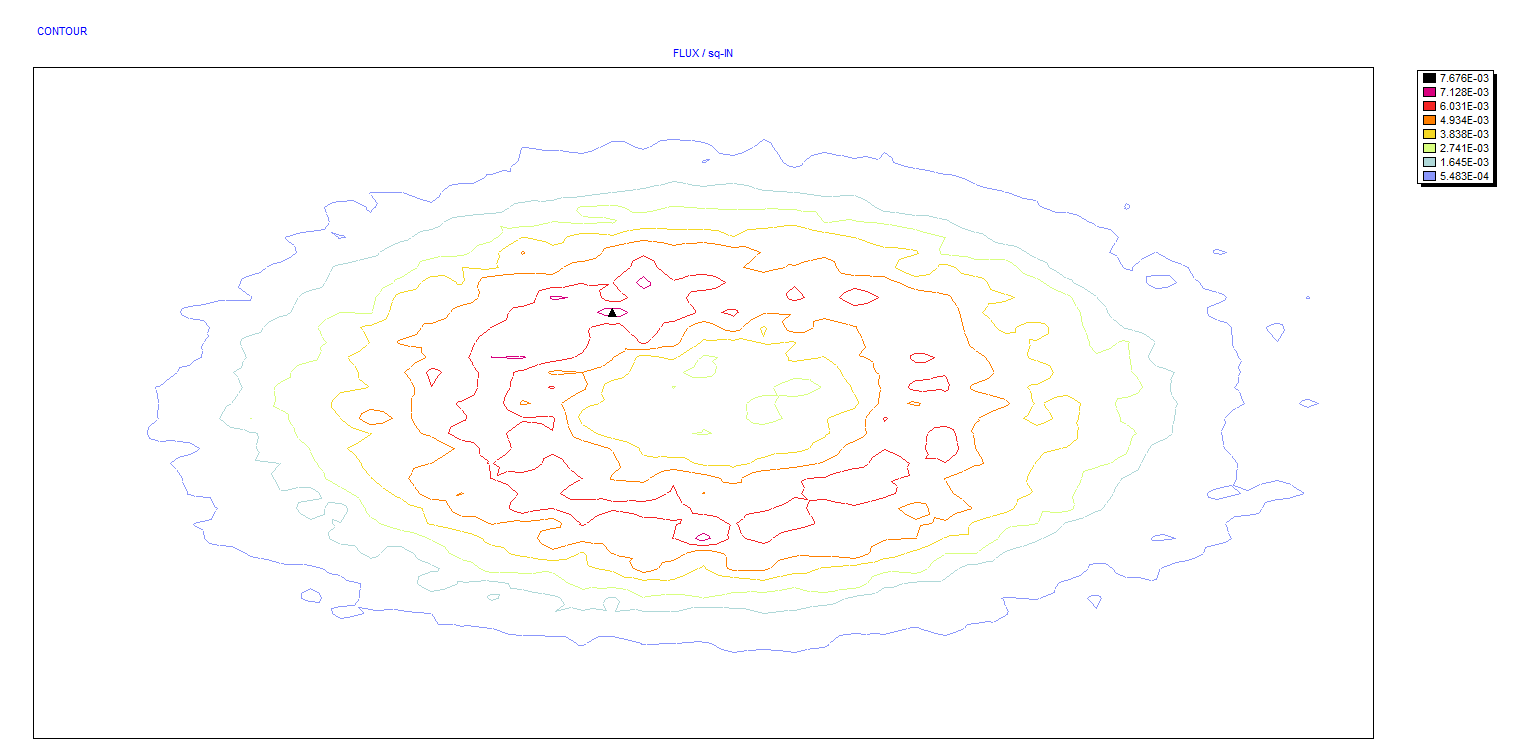

◎ 等光强线图
